Klinikum der J.W.G.-Universität
Haus 23 6. THU-Bau

Kurzinfo

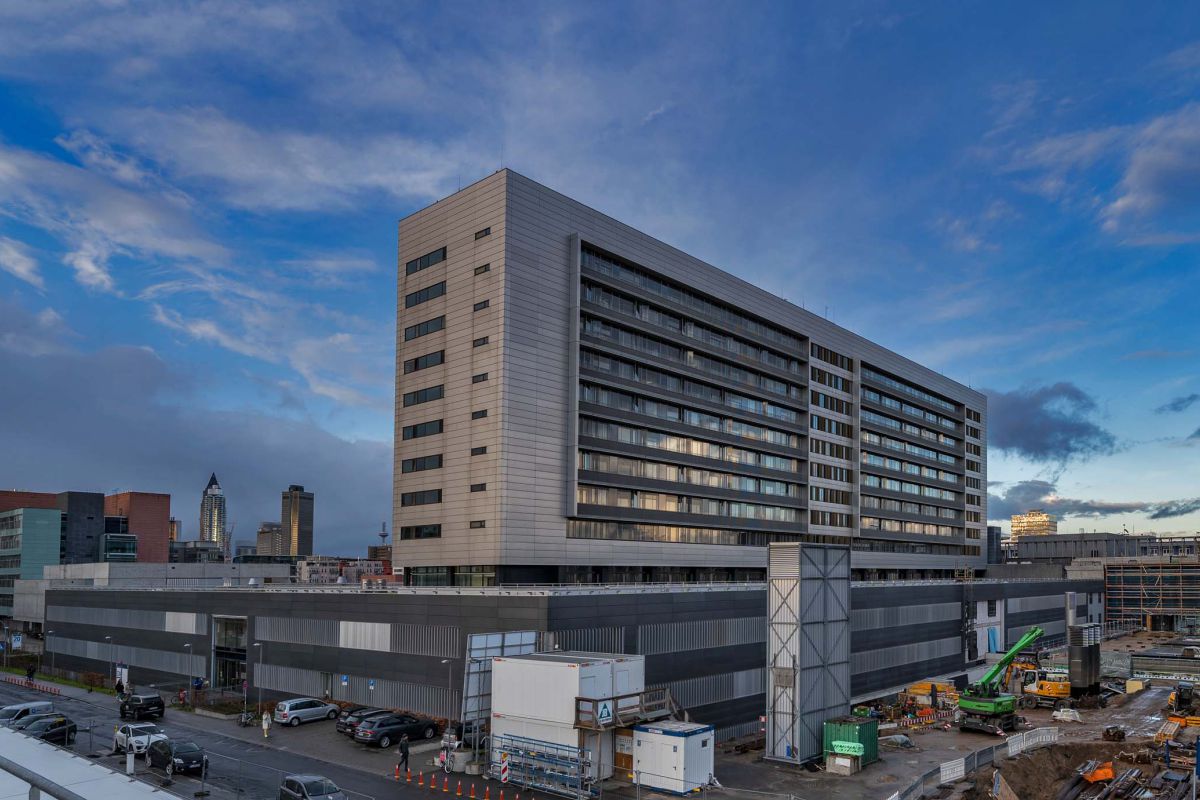

Neubau und Sanierung Sockelgeschosse – Bettenhochhaus

Ort:
Frankfurt am Main

Leistung:
Dampftechnik, Sanitärtechnik, Heizungs- und Kältetechnik

Bauzeit:
Januar 2011 – September 2014

Bauvolumen:
9.170.000 €

Auftraggeber:
Hessisches Baumanagement Regionalniederlassung Rhein-Main

als PDF laden

Weitere Details/Fotos

Planung/Bauüberwachung:
Planungsbüro SÜSS
Technische Gebäudeausrüstung Nürnberg

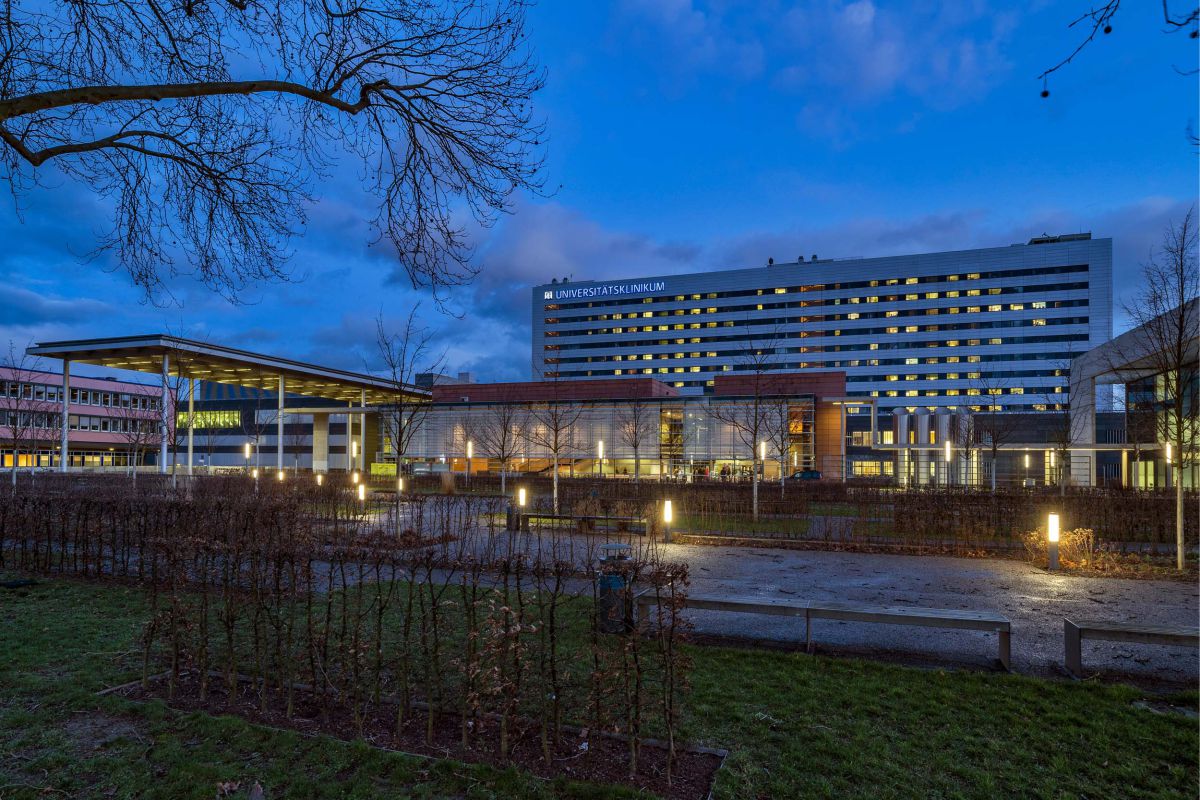

Objektbeschreibung:
Bei der Maßnahme handelt es sich um einen Teil der
Gesamtsanierungsmaßnahme des Zentralgebäudes Haus 23
der Universitätsklinik Frankfurt am Main. Diese Gesamtmaßnahme umfasst
neben umfangreichen Sanierungen im Bestand auch Neu- und Anbauten
(Funktionen, Betten, Forschung und Lehre) im Umfeld.
Der Standort befindet sich auf dem Gelände des
Universitätsklinikums Frankfurt am Main, Theodor-Stern-Kai 7, 60596
Frankfurt am Main.

Projektleiter:
Michael Baumgart

Technische Beschreibung:

13.295 m Abflussrohr SML DN 40 bis 300
29.412 m Trinkwasserleitung Edelstahl DN 12 bis 100
574 St. Rohrdurchführungen mit Brandschutzanforderung
1.877 St. Regel- und Absperrarmaturen aus Rotguss und Edelstahl DN 15 bis 100

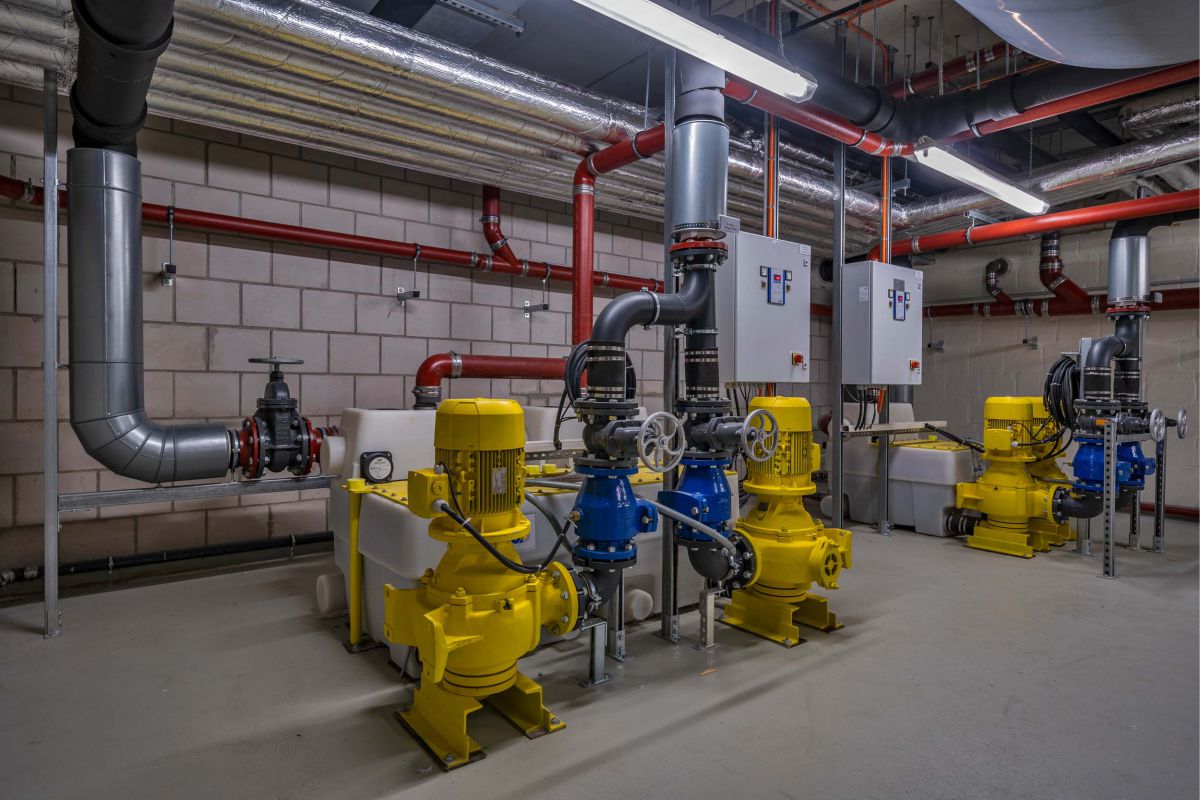

18 St. geschlossene Abwasserhebeanlagen
193 St. Boden und Dachabläufe aus Guss und Edelstahl
5 St. Trinkwasserverteiler aus Edelstahl
1 St. Druckerhöhungsanlage Trinkwasser
802 St. Sanitärobjekte (WC, Urinal, WT, Sonderwaschbecken, Dusche)
1.108 St. Accessoires )
1.666 St. Spender (für Seife, Desinfektion, Faltpapier-, und Hygienebeutel)
447 St. Spiegel + Kippspiegel
8 St. Reinigungs- und Desinfektionsautomaten
2 St. Ärztewaschstation aus Mineralstein
35 St. Notduschen
44 St. Desinfektionsmittelzumischgerät

37.834 m Rohrleitungen DN 15 bis 150 (Stahl, C-Stahl, Edelstahl) geschweißt und gepresst
2.780 St. Armaturen DN 15 bis 300 (Absperr-, Mess- u. Regulierventile, Rückschlagventile,

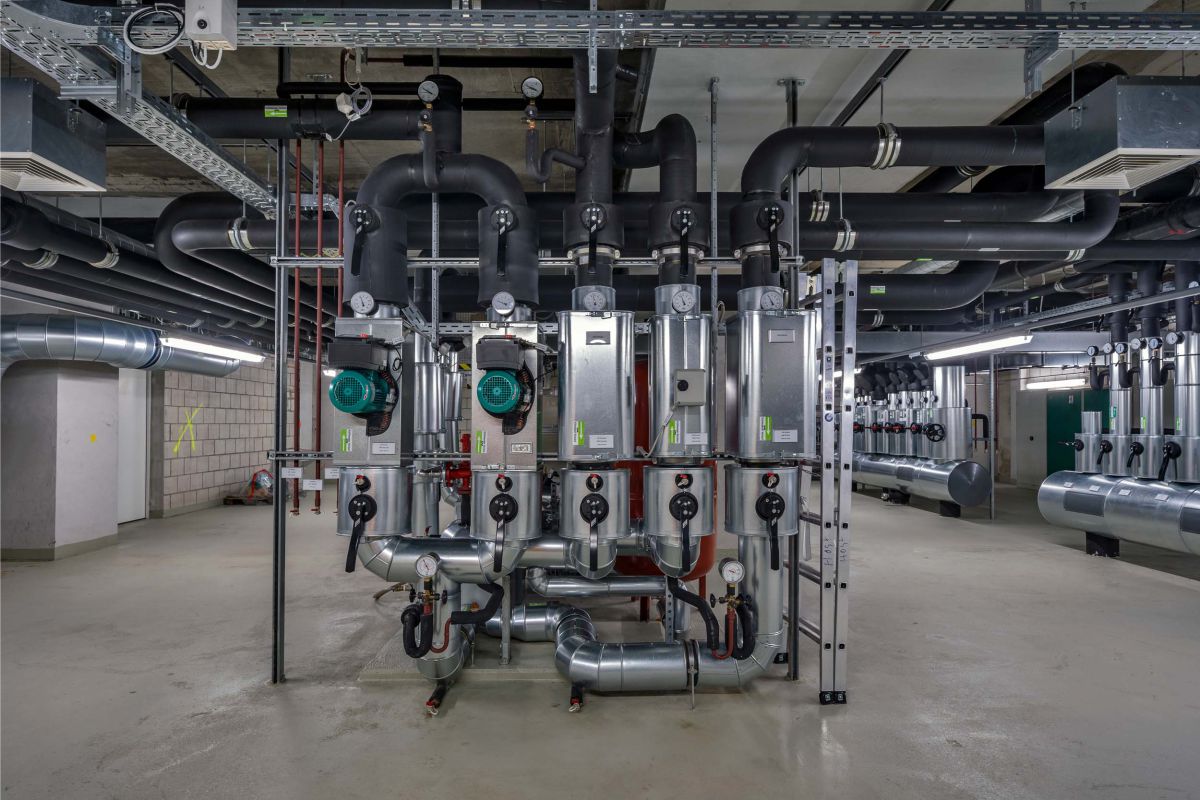

945 St. Röhrenradiatoren und Plattenheizkörper
39 St. elektronische Umwälzpumpen
4 St. Plattenwärmetauscher 80 bis 800 kW
2 St. automatische Druckhalte- und Entgasungsanlage
6 St. Membranausdehnungsgefäß 500 bis 600 l
1 St. Kompakt- Druckerhöhungsanlage mit Kühlwasserbehälter 6000 l

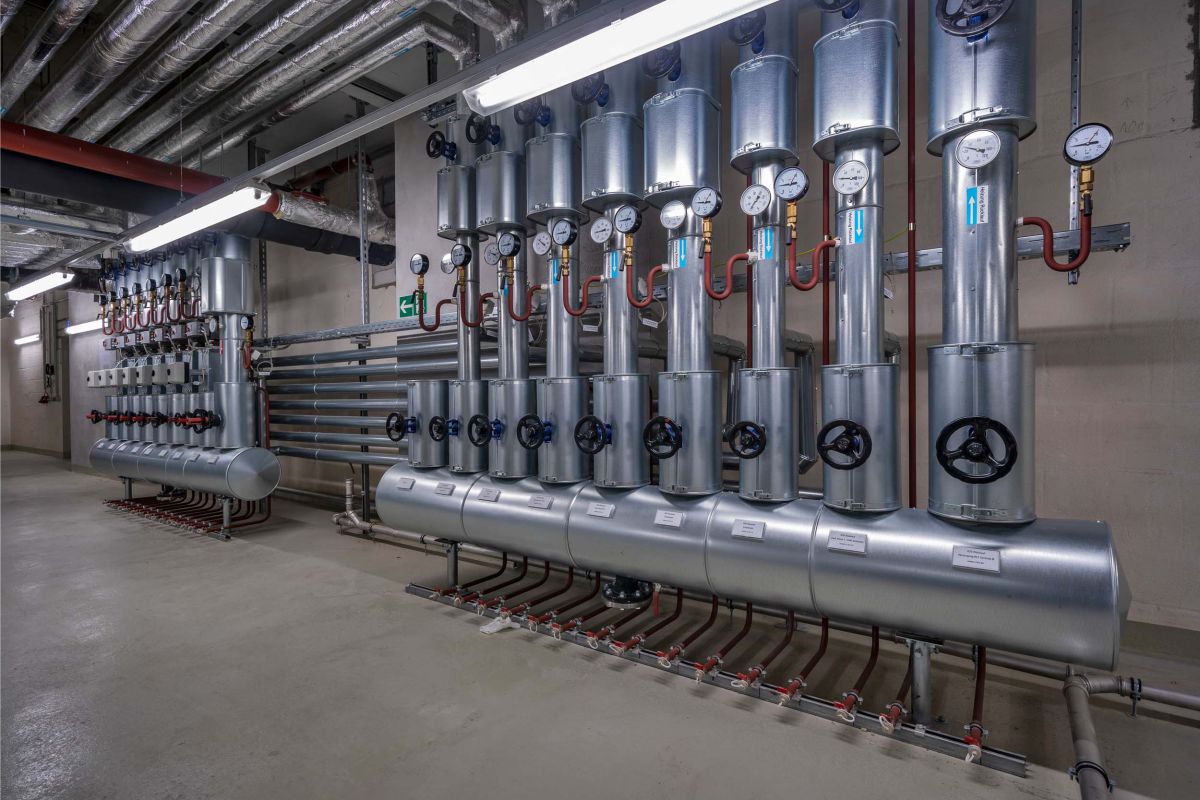

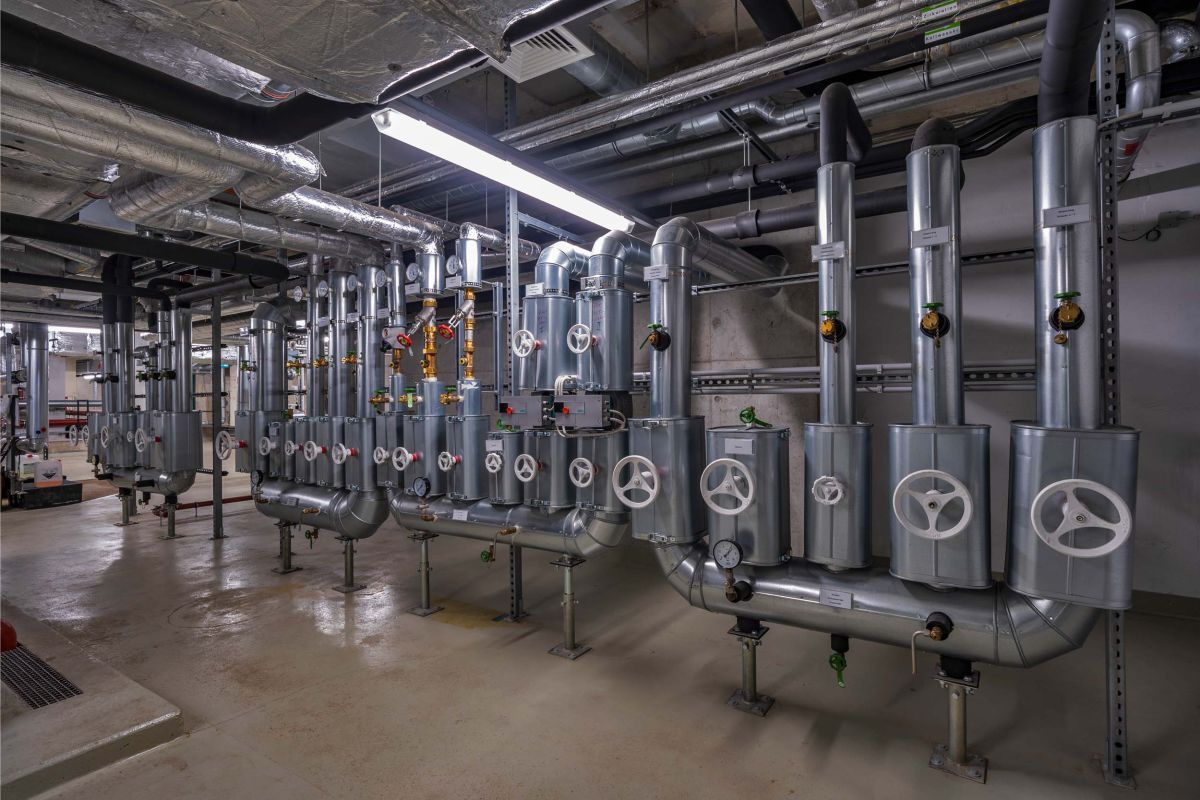

4 St. Verteiler / Sammler
1 St. Kunststoff- Speicher 500 l für Ethylenglykol mit Füllpumpe

Besonderheiten der Anlage

Zentrale Betriebstechnik Abwasser:
1 St. vollautomatischer Fettabscheider NS 4 Schlammfang 400 l aus Edelstahl Freiaufstellung, mit Entsorgungspumpe, oval, nach DIN EN 1825 und DIN 4040-100 mit Entsorgungsanschlussm und Fernbedienung

Zentrale Betriebstechnik Trinkwasser:
I2 St. Zirkulationspumpe als Doppelpumpe V 18 m³/h, H 3 m, DN 50

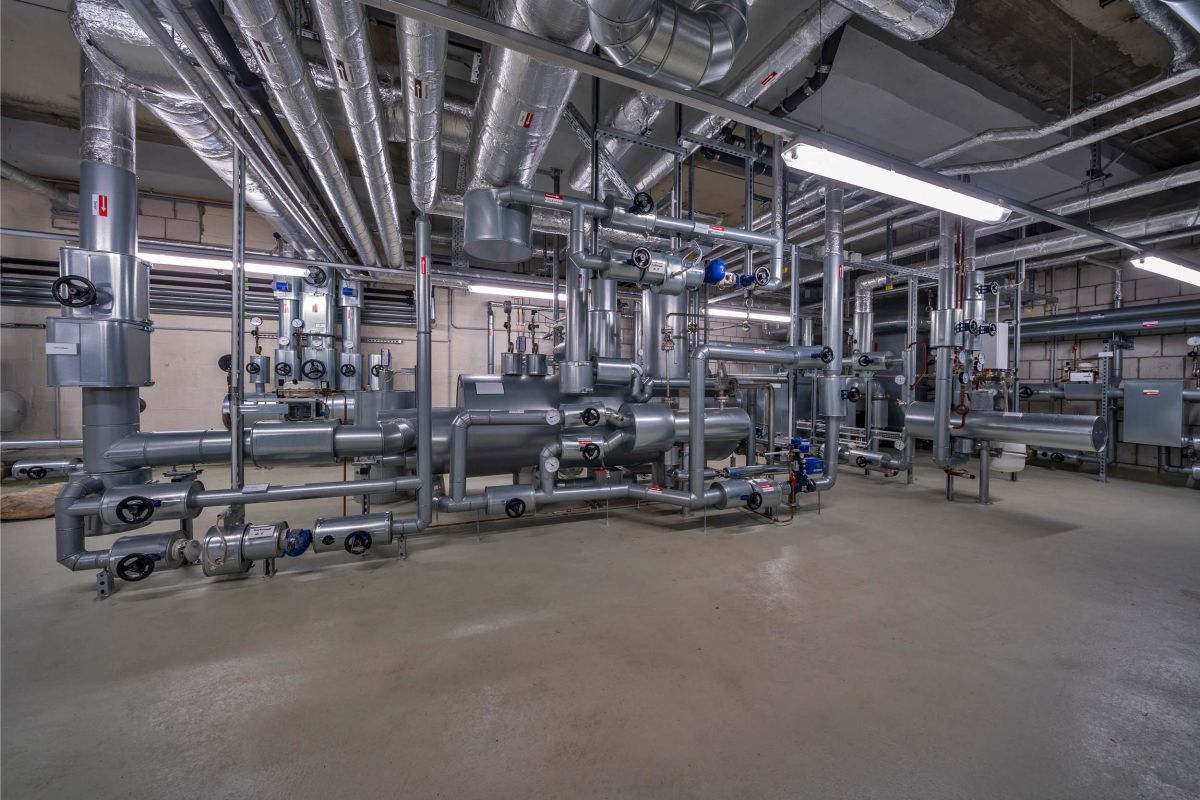

Dampfversorgung:
Dampfversorgung mit Kompakt-Reindampferzeuger mit Entgaserdom, Probenentnahmekühler, Magnetklappenanzeiger, Vorlagegefäß zur Wärmeausnutzung aus dem Kondensat, Niveau Kompaktsystem zur Steuerung des Wasserstandes im Vorlagegefäß, Mischkühler zur Einleitung von Restkondensat, VA-Kondensatkühler, VA-Dampftrockner, VA-Dampffilter, 48 VA-Glocken-Kondensatableiter, 177 VA-Flanschen-Absperrventilen und einem Magnetisch-Induktives Durchfluss-Messsystem

Heizdampf:
Heizdampf mit Dampfverteiler, Kondensatsammler, Dampfmengenmesser, 7 Glockenkondensatableiter, 45 Flanschen-Absperrventilen

Warmwasserbereitung Dampf mit einer ASA-Trinkwasser-Erwärmungsanlage
