Klinikum der J.W.G.-Universität
Haus 23c




Kurzinfo

Erweiterung und Sanierung

Ort:
Frankfurt am Main

Leistung:
Heizungs- und Kältetechnik, Sanitärtechnik, Dampftechnik

Bauzeit:
April 2004 – März 2008

Bauvolumen:
7.610.000 €

Auftraggeber:
Hessisches Baumanagement Regionalniederlassung Rhein-Main

360° Rundgang starten
als PDF laden

Weitere Details/Fotos

Planung/Bau­über­wachung:
Planungsbüro SÜSS
Technische Gebäudeausrüstung Nürnberg

Objektbeschreibung:

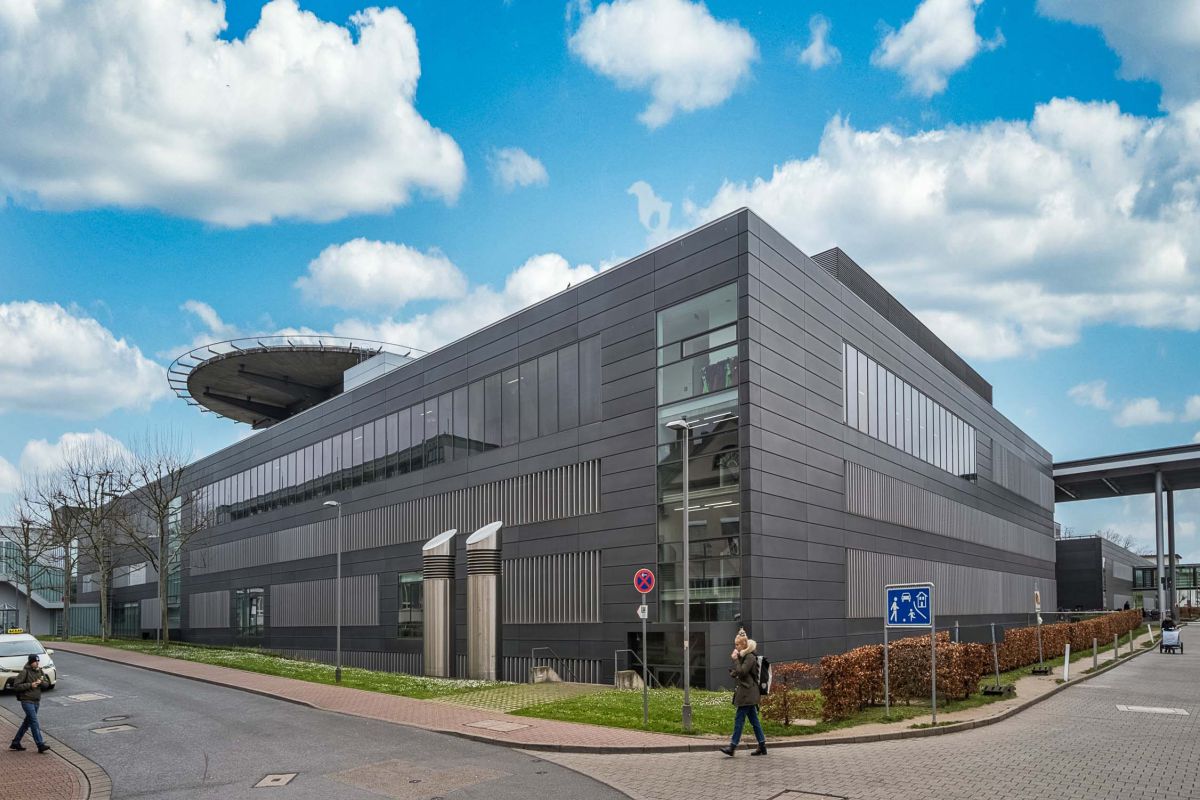

Bei der Maßnahme handelt es sich um den Neubau als Teil der Gesamtsanierungsmaßnahme des Zentralgebäudes Haus 23 der Universitätsklinik Frankfurt am Main. Dieser beinhaltet unter anderem 16 OP-Säle, einen Hubschrauberlandeplatz und eine Liegendkrankenzufahrt.

Projektleiter:
Michael Baumgart

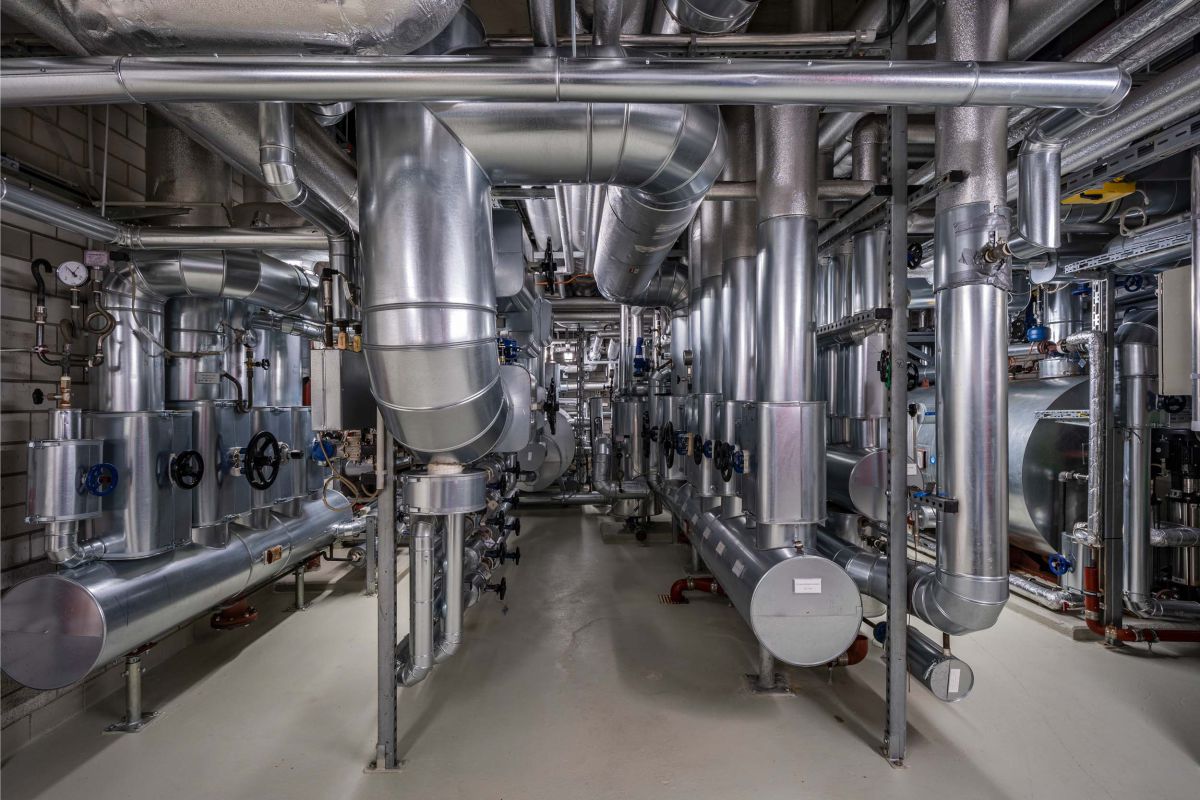

Technische Beschreibung:

  • 1.390 St. Regel- und Absperrarmaturen DN 15 bis 100
  • 22.589 m Rohrleitung Bewässerung DN 12 bis 100 (Edelstahl gepresst)
  • 12.711 m Rohrleitung Entwässerung DN 32 bis 300 (SML, KML, PE-Rohr in Rohr, Kupfer)
  • 595 m Rohrbegleitheizung mit zentralem Schaltschrank
  • 223 St. Boden- und Dachabläufe
  • 7 St. Abwasser- / Fäkalienhebeanlagen, teilweise mit Druckstoßdämpfungssystemen
  • 12 St. Tauchmotorpumpen
  • 3 St. Kompakt Druckerhöhungsanlagen (14 – 16 m³/h)
  • 2 St. Wasseraufbereitungsanlagen bestehend aus Enthärtungs-Doppelanlage, Umkehr-Osmoseanlage, Aktivkohlefilteranlage, VE-Wasseranlage, UV-Behandlungsanlage und Reinwasserbehälter 5000 l
  • 535 St. Sanitärobjekte (WT, WC, Urinal, Dusche, Ausguss, Speibecken)

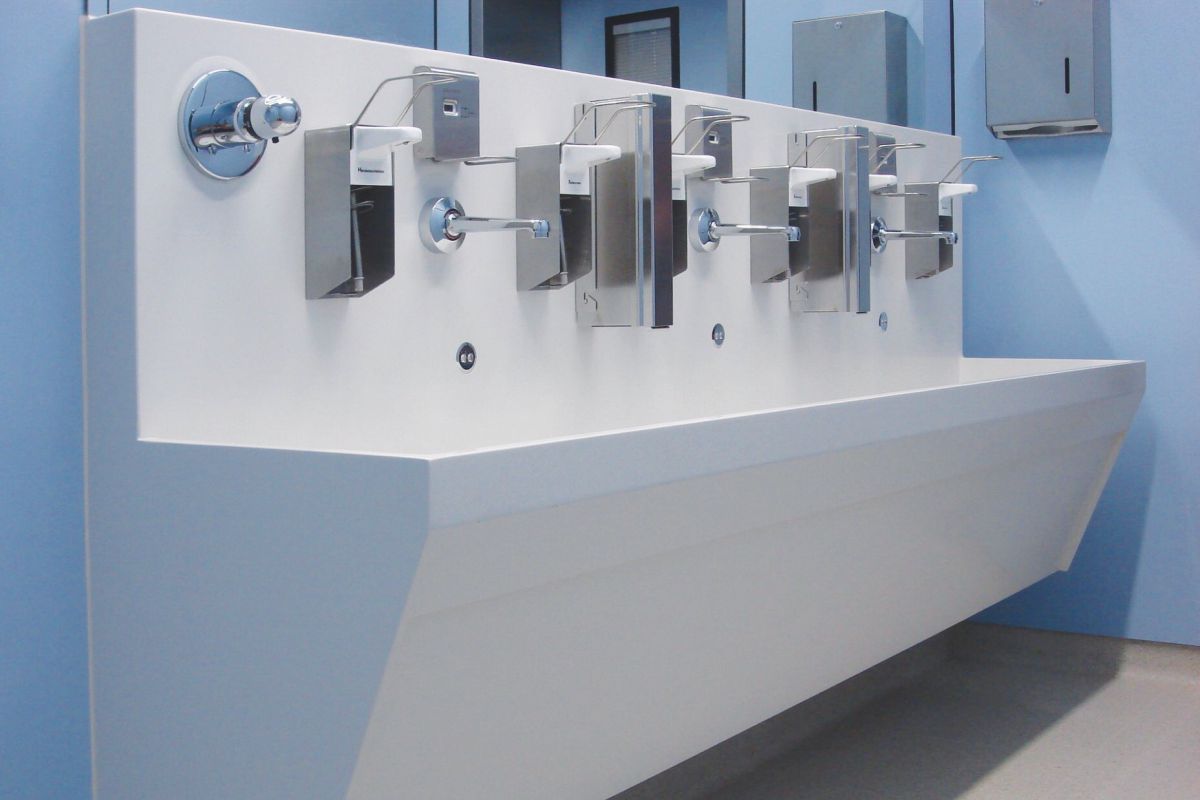

  • 16 St. OP-Waschrinnen mit 3 Waschplätzen, Bürstenspendern und Desinfektionsuhren
  • 1.089 St. Hygienegerät/Accessoires
  • 1.960 St. Spender (Seife, Desinfektion, Handtücher)
  • 177 St. Spiegel

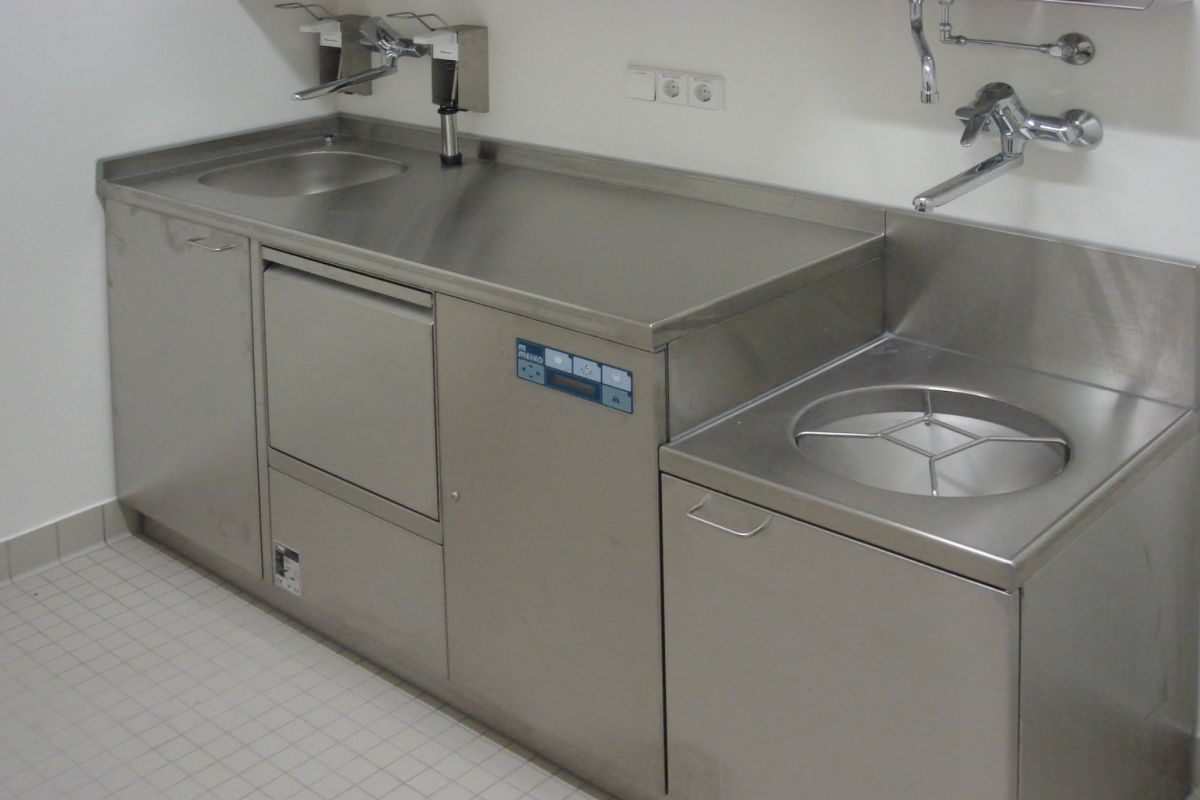

  • 20 St. Reinigungs- und Desinfektionsautomaten
  • 52 St. Desinfektionsmittelzumischgeräte

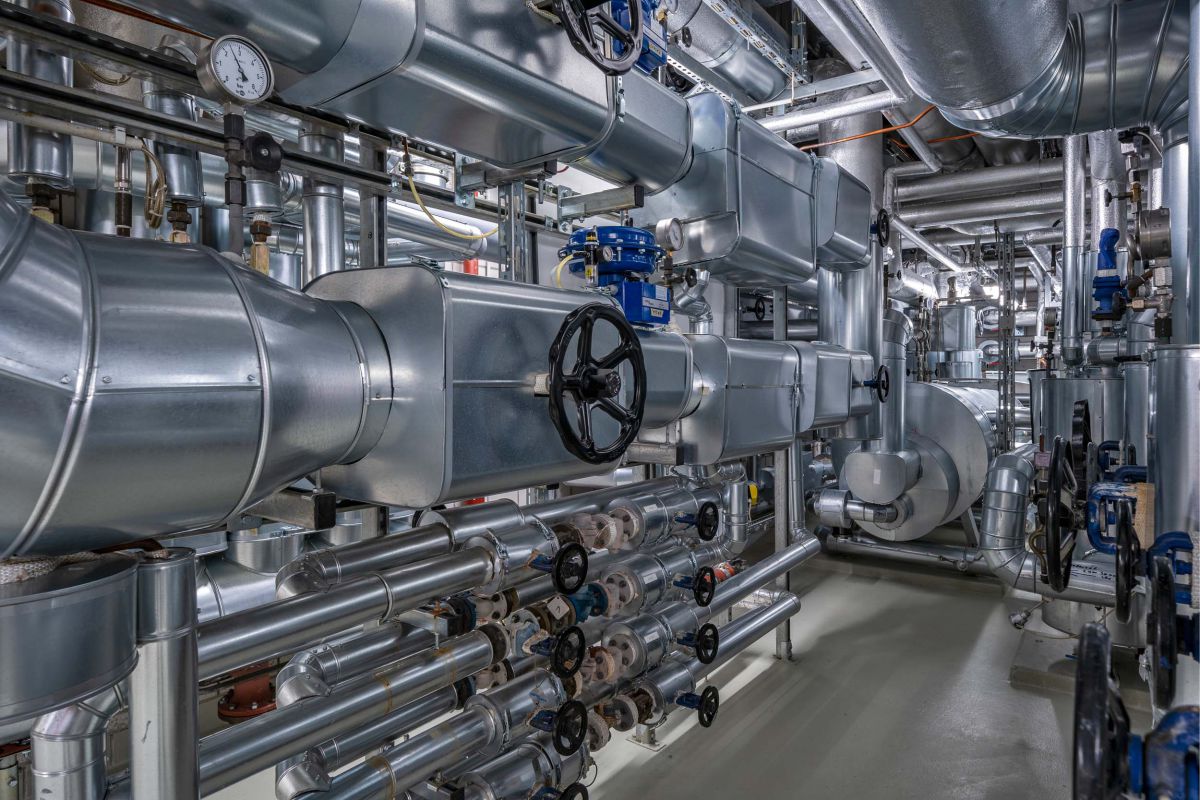

  • 2.611 St. Regel-, Absperr- und Entleerungsarmaturen DN 15 bis 100 für Heizung, Kälte und Dampf
  • 20.699 m Rohrleitung DN 15 bis 300 (Stahl, Edelstahl) geschweißt und gepresst
  • 1.560 m² Fußboden-, Wand- und Freiflächenheizung

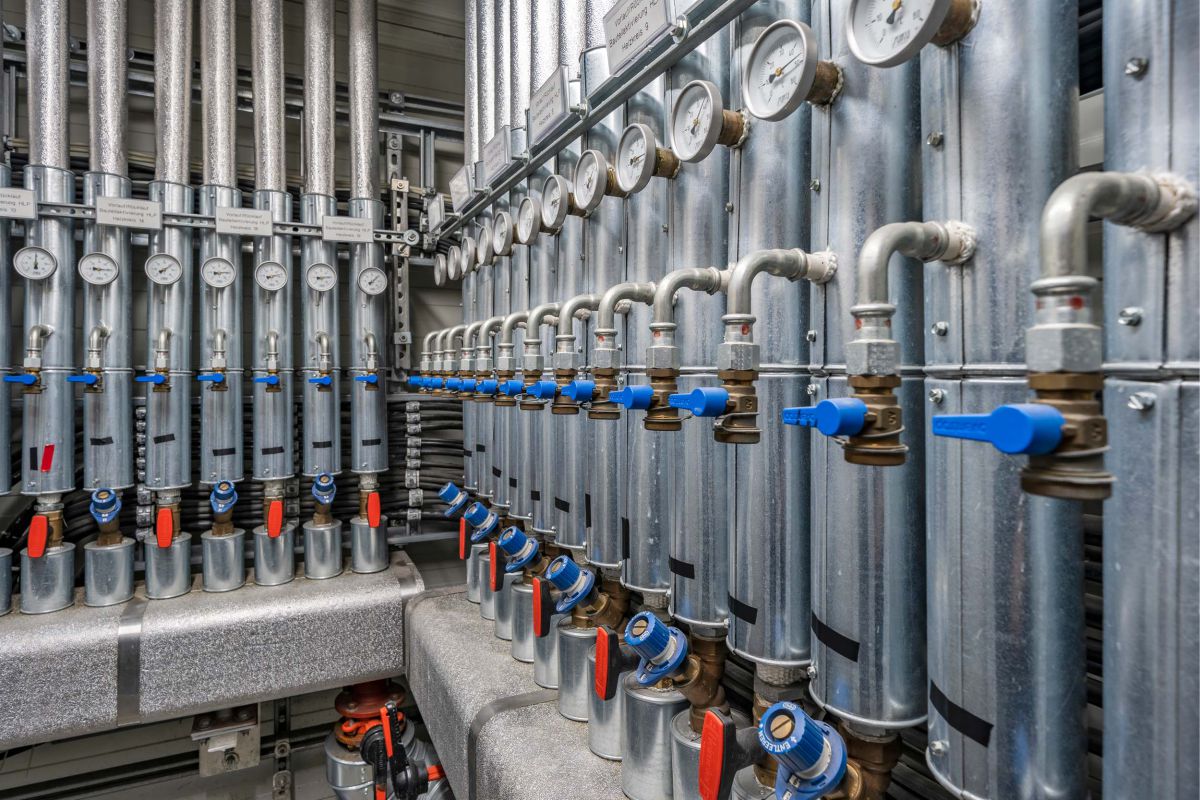

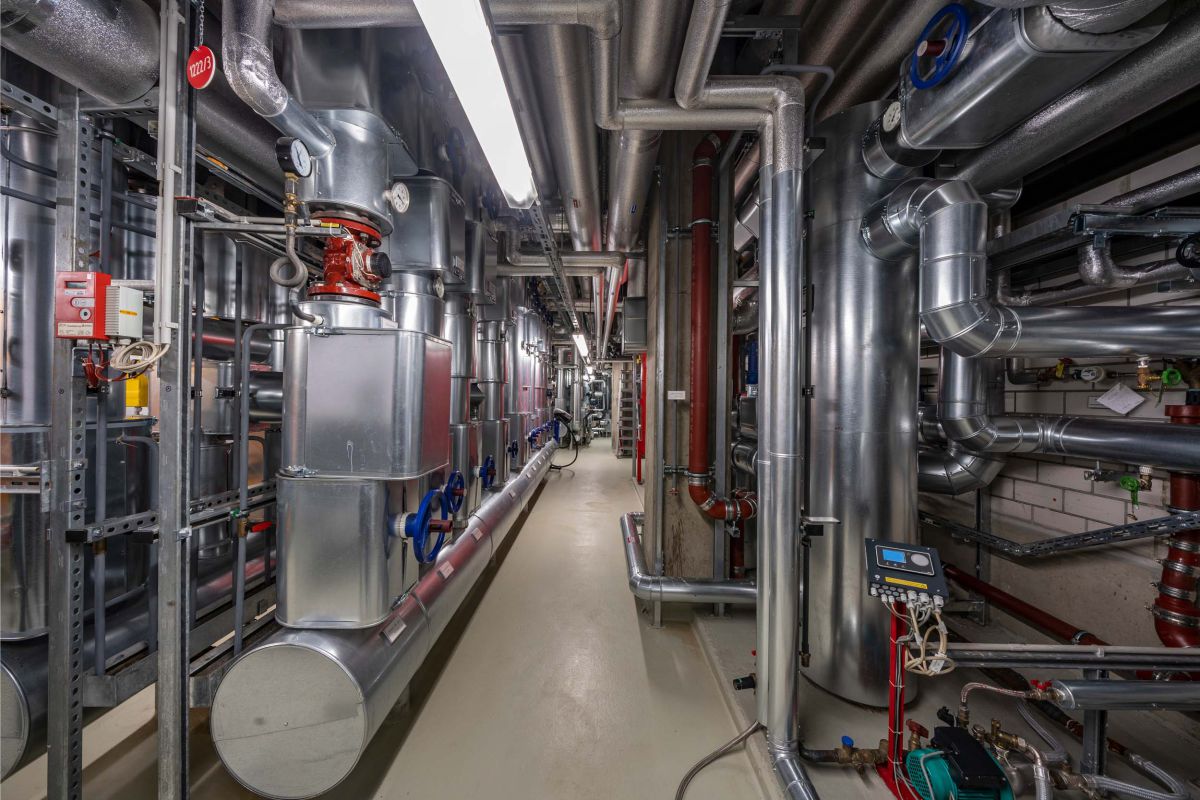

  • 12 St. Heiz- und Kühlverteiler
  • 84 St. Umwälzpumpen
  • 1.382 St. Röhrenheizkörper
  • 21 St. Deckenstrahlplatten
  • 18 St. Plattenwärmetauscher
  • 2 St. Spiral-Rohr-Wärmetauscher
  • 5 St. Kunststoffspeicher mit Füllpumpe für Wasser-Glykol-Gemische
  • 1.703 St. Anschluss und Einbau von bauseitig gelieferten Geräten, Armaturen und Fühler

Besonderheiten der Anlage

Dampferzeuger:

  • Dampferzeuger einschl. Speisewasservollentgaser, Entspannungsgefäß, Plattenwärmetauscher, Wrasenkühler, Kondensatentspanner, Mischkühler, Edelstahl-Dampftrockner, Edelstahldampffilter, Thermische Kapsel-Kondensatableiter, Kondensatpumpen, Dampfmengenmesser, Automatische Kondensat-Rückspeiseanlage, Kondensat-Rückspeise-Pumpen, Dampfverteiler, Dampftrockner, Speisepumpen, Thermische Kapsel-Kondensatableiter

Hubschrauberlandeplatz:

  • Freiflächenheizung für Hubschrauberlandeplatz
  • Doppelwandiger Auffangbehälter 2000 l für Abwassersammlung Hubschrauberlandeplatz

Benzinabscheider NG 1,5 für Aufzugsschacht
