Klinikum der J.W.G.-Universität
Haus 35, Wirtschaftsgebäude




Kurzinfo

Neubau

Ort:
Frankfurt am Main

Leistung:
Sanitärtechnik, Heizungs- und Kältetechnik

Bauzeit:
Mai 2017 – November 2019

Bauvolumen:
3.770.000 €

Auftraggeber:
Universitätsklinikum Frankfurt
Dezernat 4 und 5

Weitere Details/Fotos

Planung/Bau­über­wachung:
Planungsbüro SÜSS, Nürnberg
io-conultants GmbH & Co. KG

Objektbeschreibung:

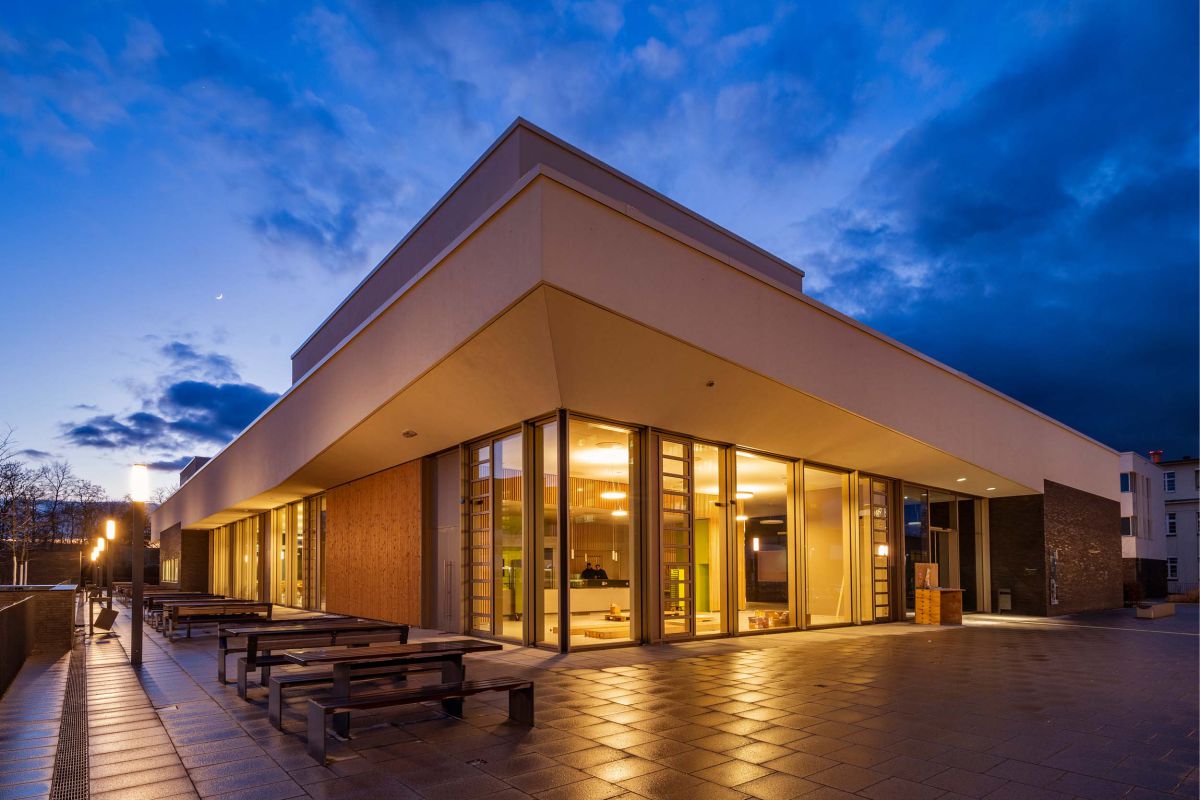

Das Haus 35 befindet sich auf dem Kerngelände des Universitätsklinikums Frankfurt am Main. Der Neubau des Wirtschaftsgebäudes Haus 35 besteht aus einem Kantinengebäude mit Großküche und einem Verwaltungsgebäude.

Projektleiter:
Michael Baumgart

Technische Beschreibung:

  • 610 St. Regel- und Absperrarmaturen DN 15 bis 65
  • 8.122 m Rohrleitung Bewässerung DN 12 bis 50 (Edelstahl gepresst, verz. Stahlrohr)
  • 3.278 m Rohrleitung Entwässerung DN 50 bis (SML, KML)
  • 175 m Rohrbegleitheizung mit zentralem Schaltschrank
  • 24 St. Bodenabläufe
  • 16 St. Boden- und Schlitzrinnen

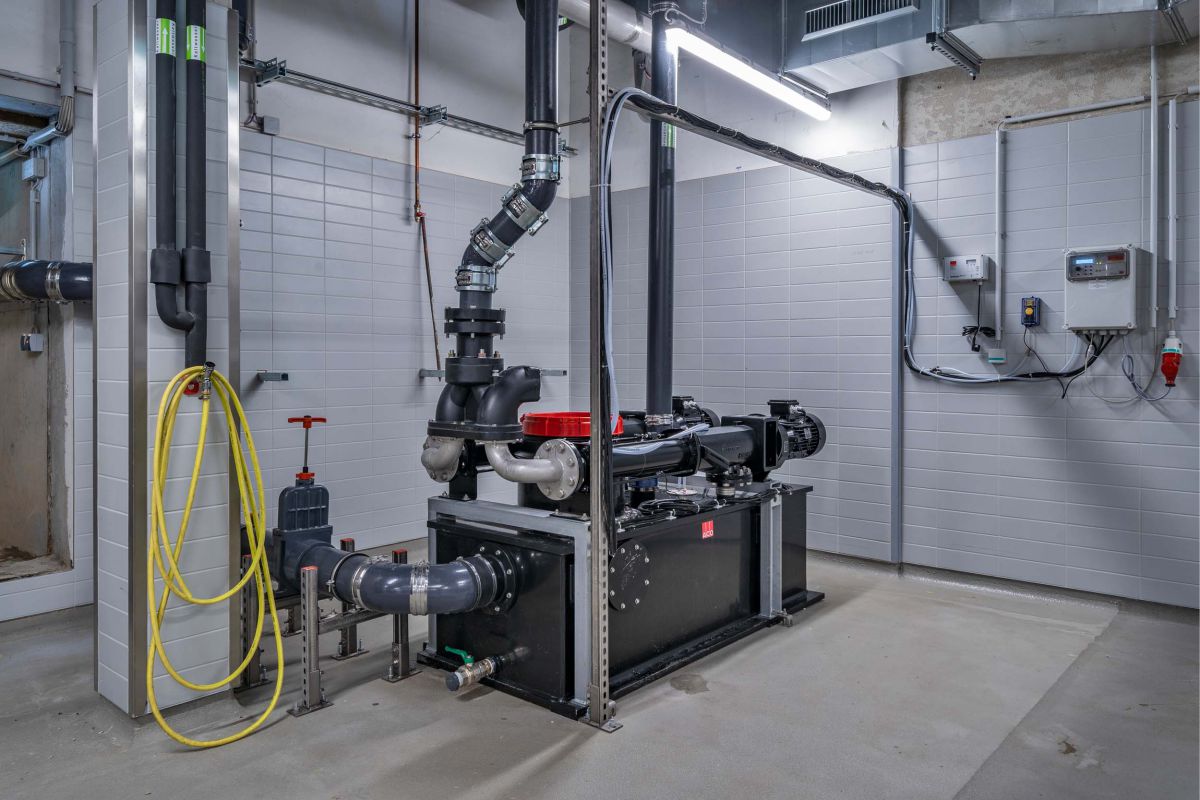

  • 3 St. Abwasser- / Fäkalienhebeanlagen, teilweise mit Druckstoßdämpfungssystemen

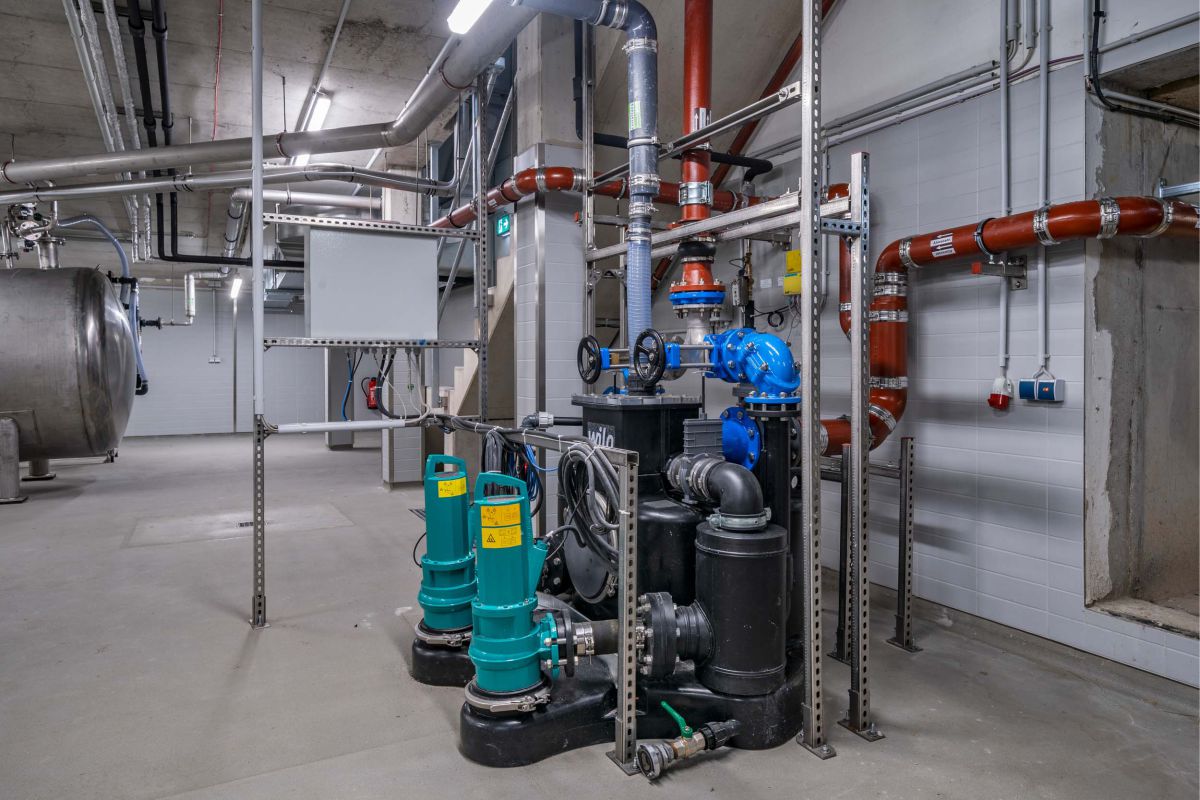

  • 2 St. Tauchmotorpumpen
  • 101 St. Sanitärobjekte (WT, WC, Urinal, Dusche, Ausguss)
  • 2 St. Waschrinnen VARICOR mit je 4 Waschplätzen
  • 372 St. Hygienegerät, Accessoires, Spender (Seife, Desinfektion, Handtücher)

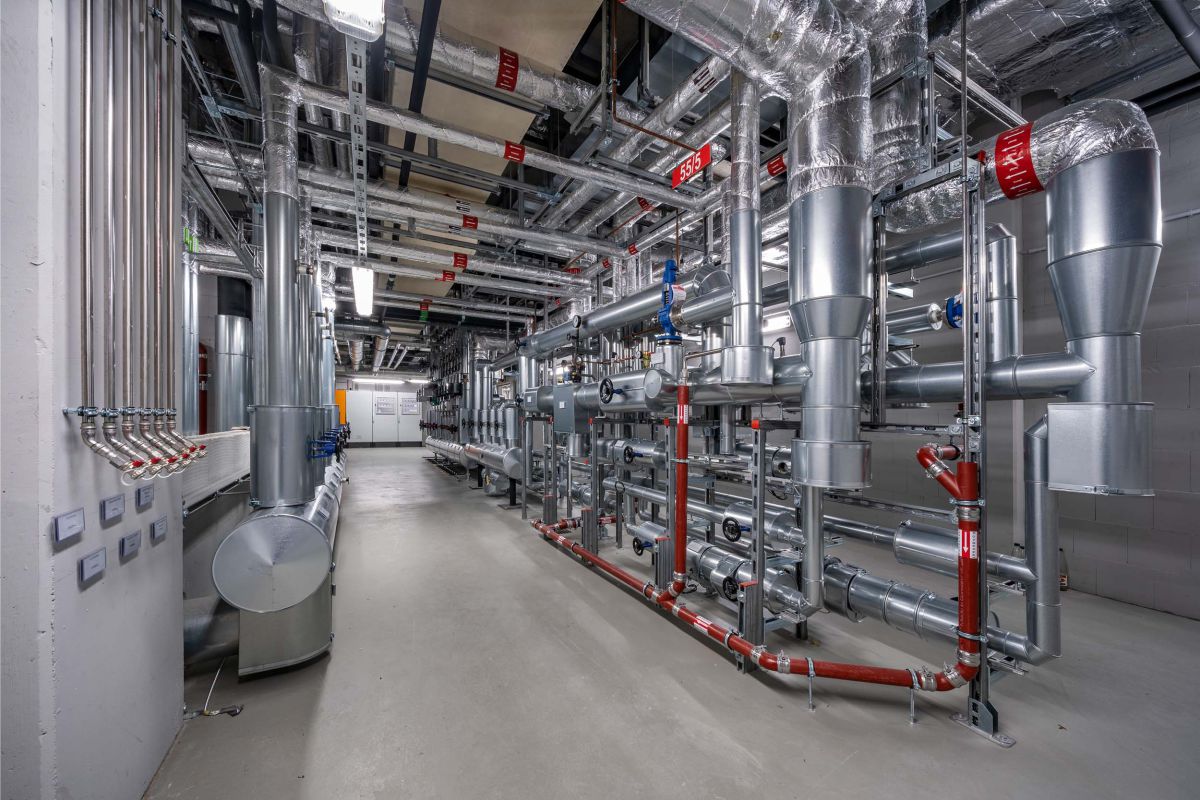

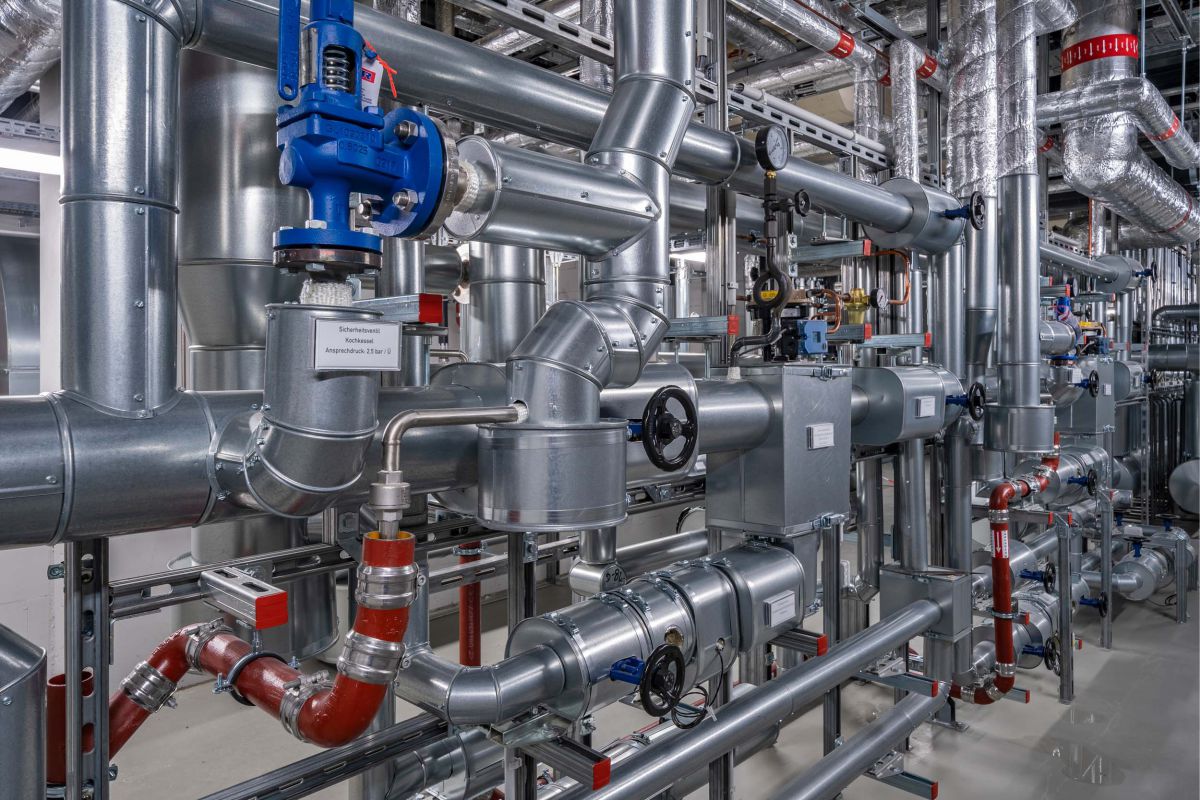

  • 863 St. Regel-, Absperr- und Entleerungsarmaturen DN 15 bis 150 für Heizung, Kälte und Dampf
  • 10.650 m Rohrleitung DN 15 bis150 (Stahl, Edelstahl)
  • 1.440 m² Fußbodenheizfläche mit 9 Heizkreisverteilern

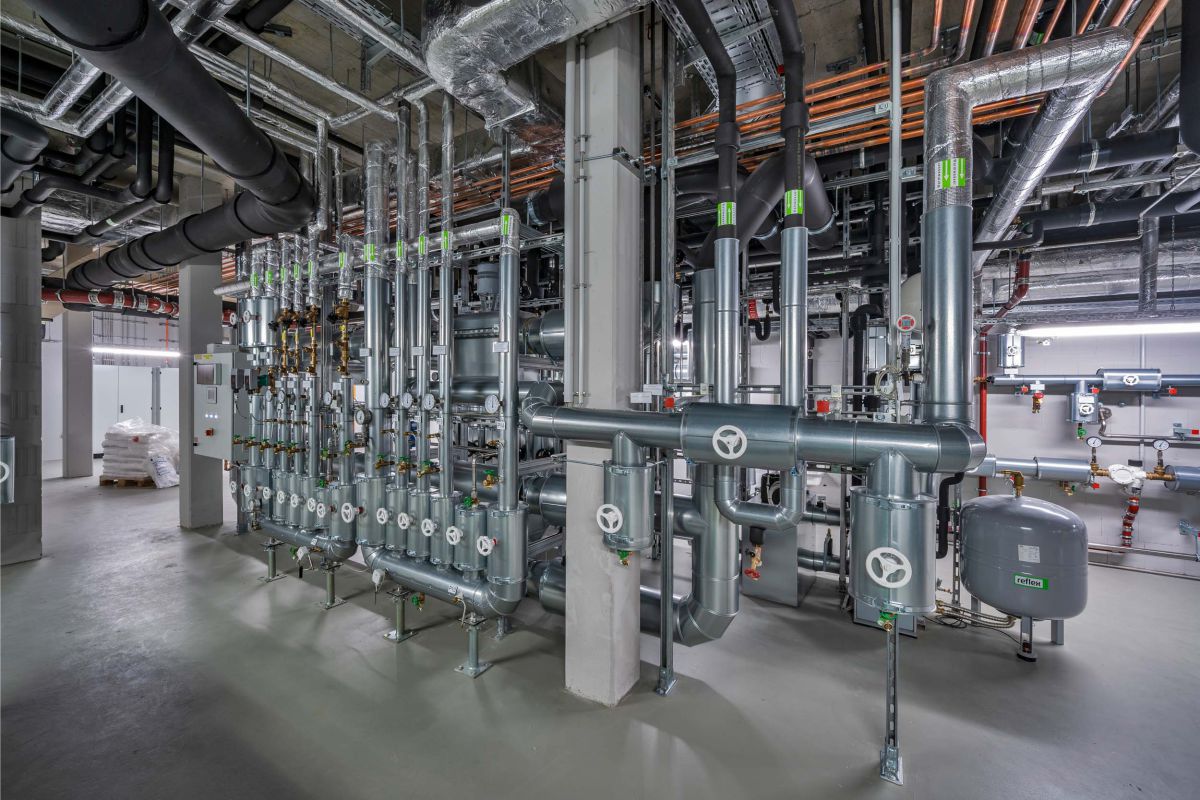

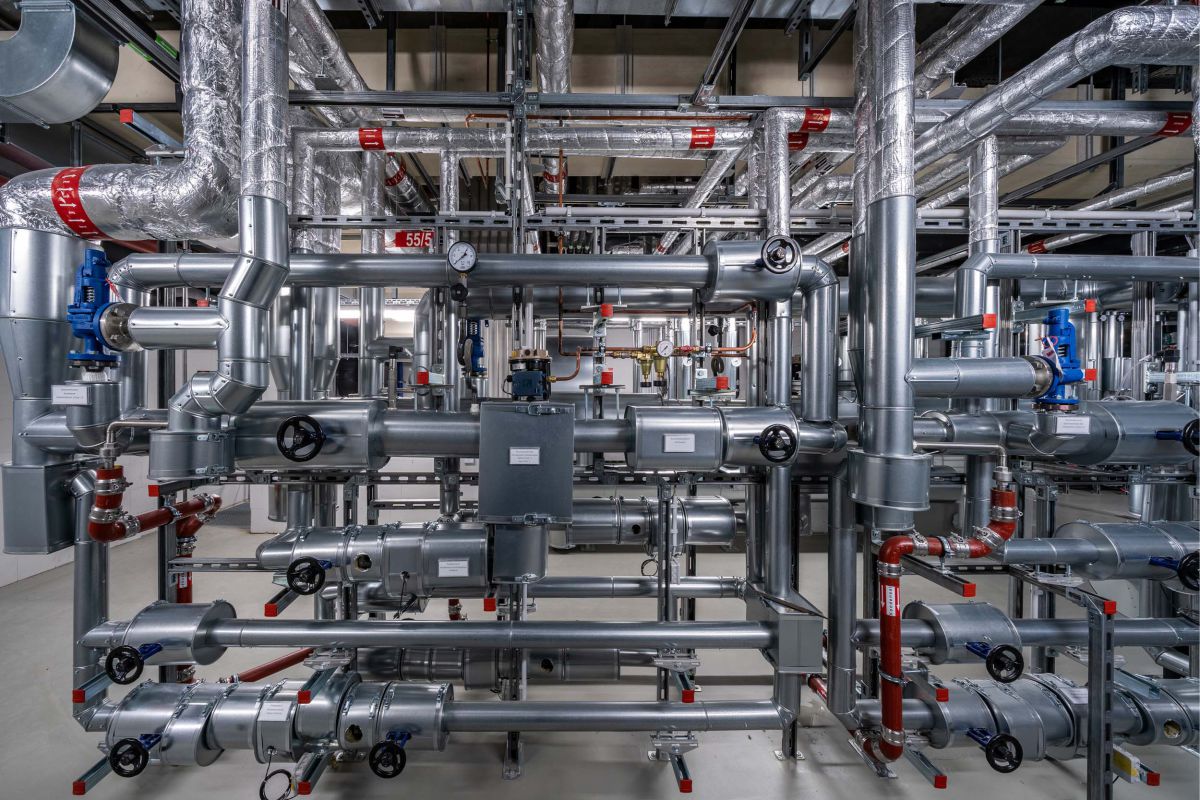

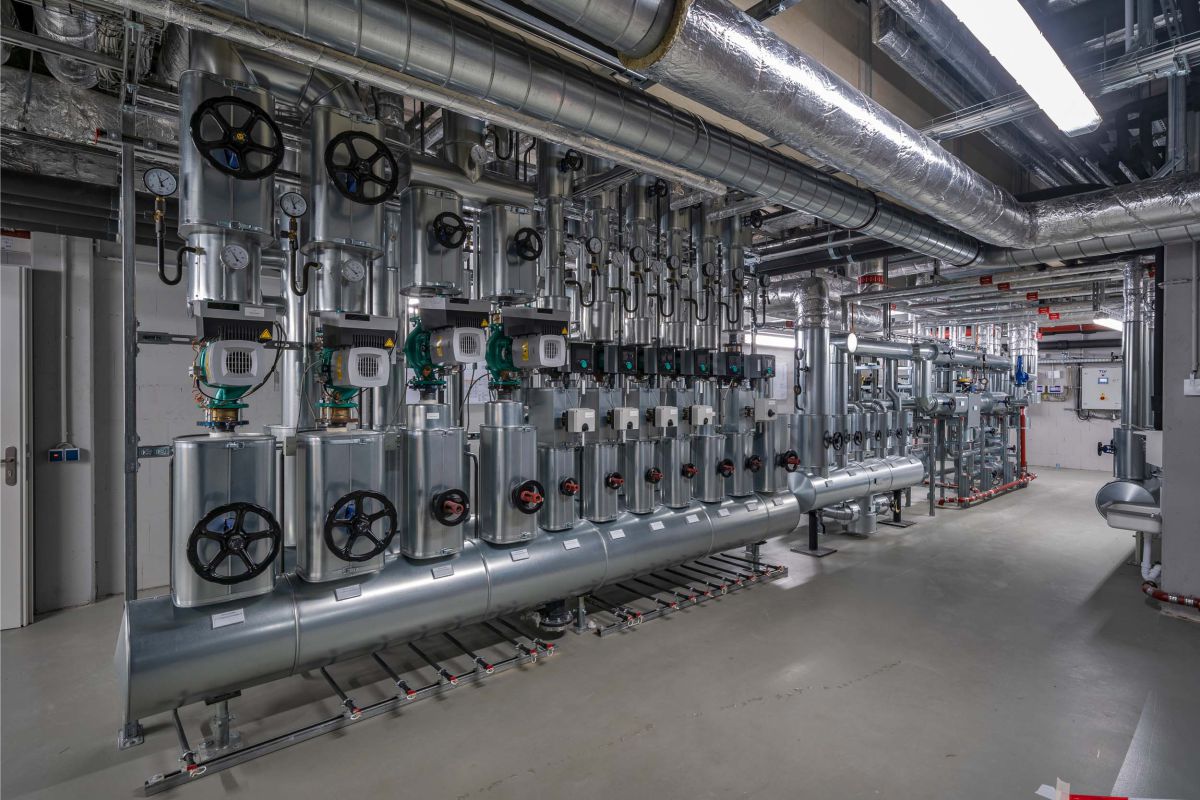

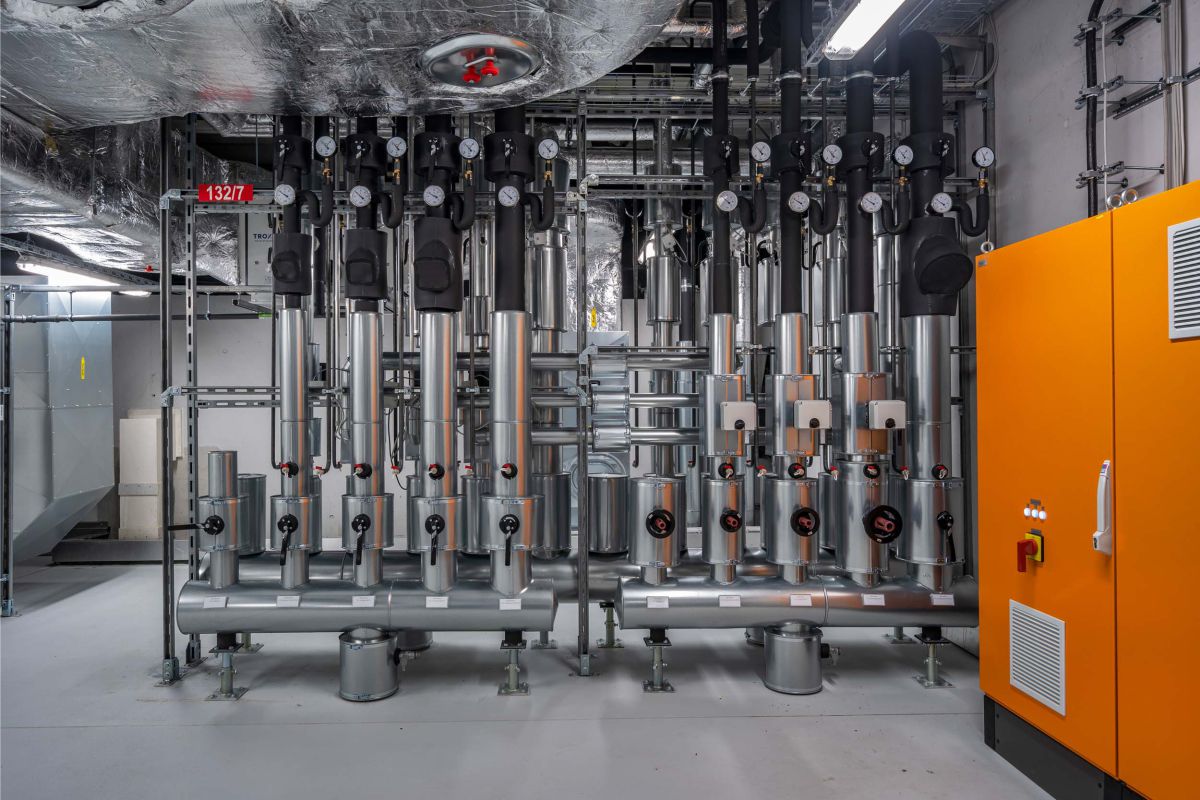

  • 8 St. Heiz- und Kühlverteiler
  • 21 St. Umwälzpumpen
  • 93 St. Röhrenheizkörper
  • 19 St. Umluftkühlgeräte und Lufterhitzer
  • 3 St. Plattenwärmetauscher für Heizung und Kälte
  • 2 St. Flanschen-Schlammabscheider DN 125
  • 1 St. Trinkwassertrennstation für Feuerlöschtechnik mit Pumpennotentwässerung
  • 13 St. Wandhydranten

Besonderheiten der Anlage

Wasseraufbereitungsanlagen:

  • bestehend aus Enthärtungsanlage 10.000 Liter/h, Umkehrosmoseanlage mit bis zu 2.570 Liter/h, UV-Behandlungsanlage und Voratsbehälter 1500 l

Fettabscheider NS 20

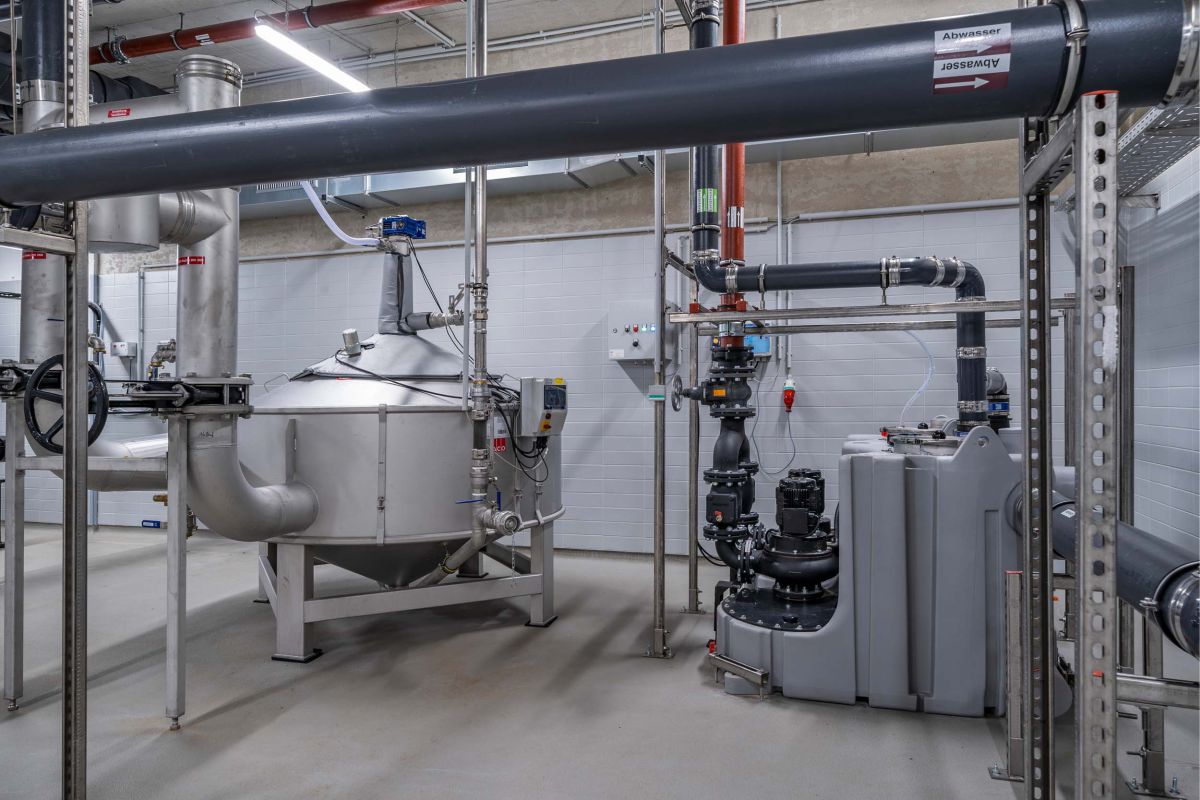

Feststofftrennsystem für Hebeanlagen mit fetthaltigen Abwässern

Technische Druckluft für Küche:

  • mit Kompressor Druckluft-Doppelanlage, Aktivkohle-Adsorber, redundanter Druckluftfilterstation, Kältetrockner, Ölabscheider, 410 m Kupferleitung und 39 Absperreinrichungen

Betriebsdampf- und Kondensatversorgung:

  • Betriebsdampf- und Kondensatversorgung einschl. Dampfverteiler, Kondensatrückspeiseanlage, Kondensatkühler, Wrasenkühler, Kondensatpumpen, Druckminderstationen, Dampftrockner, Dampfmengenmesser, Axialkompensatoren

Luftschleieranlage Kantine
